桥式切石机 高架桥式切石机 桥式切机 切石机 石材机械【 HSGJ-2500/3000 双锁紧桥式切石机 】

  • 技术参数
  • 结构特点
  • 局部展示
  • 应用案例
  • 视频下载
  • 其它


发明专利证书(仿冒必究) 查询(点击)


锯片挂法
1:组锯挂法:主要是以切市场板、普通板(600mm)为准


2:塔式挂法:主要是以切大板(900mm以上)、高价值板为准


外观尺寸 HSGJ-3000-12D



横梁大小

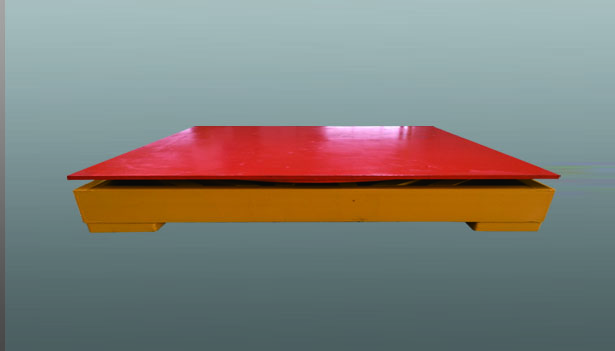

可选配电动旋转工作台(适合石材修边、墓碑石加工等) 链接进入


加重型



简易型




技术资料

============================================================================
基础图下载(请向厂家索要密码)


● HSGJ-2500/3000 双锁紧桥式切机石机地基图.zip


HSGJ-2500/3000 双锁紧桥式切石机说明书


画册下载



 HSGJ-2500/3000 双锁紧桥式切石机

    本机采用大跨度横梁结构, 整体机身重; 横梁导轨采用进口线性轨道; 机身升降结构采用四立柱式液压升降, 同时采用专利技术: 立柱及边梁,在切割时有液压锁紧装置,确保切割时整体机身不晃动, 切割效率好, 板材平整度高, 是切割大规格高价值进口大荒料的理想设备.

1: 机身采用专利技术"液压锁紧装置",在机械有磨损或切割过程中可减小机身间隙,有利于提高板材的平整度和延长刀头使用寿命 (*选配 Alternative)。


2:横梁两端架同时也采用"液压锁紧装置",可进一步提高机台切割的稳定性,使板材的平整度和刀头使用寿命都有显著提高。(*选配

Alternative)


3:横梁左右行走轨道采用高精度线性导轨,行走平行度高,切割时不抖动,受力时不上浮。有切割稳定性高,使用寿命长,易于更换等诸多优点。


4:升降导柱与中座接触面采用表面轧制美国杜邦“聚四氟乙烯”聚合物材料的导套;导套表面轧制成圆形储油坑,在少油或间隙断油条件下能正常工作,具有摩擦系数低,耐磨性能好,使用寿命长等优点。


5.升降油缸采用进口优质油封,由一个弹性密封环,两个挡环和两个导向环组成的五件套的活塞密封件。比常用密封件提高几倍使用寿命。


6:电路系统采用PLC电脑控制系统,可任意设定切割方式、切割片数、厚度,以及下刀深度等等。所用电气元件采用进口优质电气原件及国内高精度零配件.







7:采用全新复合材料“纳米尼龙”布料,有防水、防尘、抗拉力防磨损等特点,使用可拆式拉链结构有利于方便更换。

8:导柱升降采用润滑脂(俗称黄油)来润滑,至多每三个月只须添加一次。大大减少维护次数。

9:采用数控镗床加工柱孔、主轴箱等,有效保证同心度的加工精度,提高产品稳定性。


10.采用全新磨床批量加工导柱,加工精度高,质量有保证。


11:液压、电器元件均采用国内外优质配件。


● 前后分片双级减速器、分片精度感应器。


● 水罩采用的是3mm厚钢板;内部采用沥青做防绣处理.


 油箱总成--油泵;电磁阀等均采用台湾进口元件
