HSGJ-2200/2500/3000/3500 双锁紧桥式切石机 【液压桥式切石机;桥式组合锯;桥式大切机】

  • 技术参数
  • 结构特点
  • 局部展示
  • 应用案例
  • 视频下载
  • 其它

HSGJ-2200/2500/3000/3500 双锁紧桥式切石机〖切石机;液压桥式切石机;桥式组合锯;桥式大切机〗









发明专利证书(仿冒必究)  查询(点击)




锯片挂法

1:组锯挂法:主要是以切市场板、普通板(600mm)为准

2:塔式挂法:主要是以切大板(900mm以上)、高价值板为准 。

  锯片挂法(仅供参考)



可选配电动旋转工作台(适合石材修边、墓碑石加工等) 链接进入


技术资料

========================================================

基础图下载(请向厂家索要密码)

 HSGJ-2500/3000 双锁紧桥式切机石机地基图.zip



HSGJ-2500/3000 双锁紧桥式切石机说明书

HSGJ-2500/3000说明书.rar



画册下载  其它画册下载




HSGJ-2200/2500/3000/3500双锁紧桥式切石机 【液压桥式切石机;桥式组合锯;桥式大切机】



  本机横梁采用钢制构造件, 强度高可制成大跨度梁而不断裂。机重量重,切割平稳、下刀量大、产量高。 横梁切割行走导轨采用高精度线性轨道,机身升降结构采用大直径四导柱液压升降。同时采用专有技术: 立柱及边梁,在切割时有液压锁紧装置;确保切割时整体机身不晃动(选配)。综合以上几项特点该机在加工荒料时,有切割平稳、下刀量深、能耗低;石板材平整度高等优点, 该设备特别适用于大批量石板材加工及高价值大板加工等。


 1: 机身采用专有技术"液压锁紧装置",在机械有磨损或切割过程中可减小机身间隙,有利于提高石板材的平整度和延长刀头使用寿命 (*选配Alternative)。






 2:横梁两端架同时也采用"液压锁紧装置",可进一步提高机台切割的稳定性,使板材的平整度和刀头使用寿命都有显著提高。(*选配 Alternative) 。




 3:横梁左右行走轨道采用高精度线性导轨,行走平行度高,切割时不抖动,受力时不上浮。有切割稳定性高,使用寿命长,易于更换等诸多优点。




 4:升降导柱与中座接触面采用表面轧制美国杜邦“聚四氟乙烯”聚合物材料的导套;导套表面轧制成圆形储油坑,在少油或间隙断油条件下能正常工作,具有摩擦系数低,耐磨性能好,使用寿命长等优点。




 5.升降油缸采用国内外优质配件




 6:电路系统采用PLC电脑控制系统,可任意设定切割方式、切割片数、厚度,以及下刀深度等等。所用电气元件采用国内外优质原配件。



                                                (点击放大)





  7:采用全新复合材料“防水尼龙”布料,有防水、防尘、抗拉力防磨损等特点,使用可拆式拉链结构有利于方便更


 8:导柱升降采用润滑脂(俗称黄油)来润滑,至多每三个月只须添加一次。大大减少维护次数。



 9:采用数控镗床加工柱孔、主轴箱等,可保证同心度的加工精度,提高产品稳定性




10.采用全新磨床批量加工导柱,加工精度高,质量有保证。




11:液压、电器元件均采用国内外品质优良原配件。






.




主轴箱采用专利技术"涡扇冷却循环系统"。加快润滑油的循化速度,轴承不缺油;

可降低轴承、润滑油温度,提高轴承使用寿命。(专利号:ZL201420262848.7)



 前后分片减速器



 水罩采用的是3mm厚钢板;内部采用双环氧富锌底漆喷涂防绣处理.



 油箱总成--油泵;电磁阀等均采用台湾进口元件

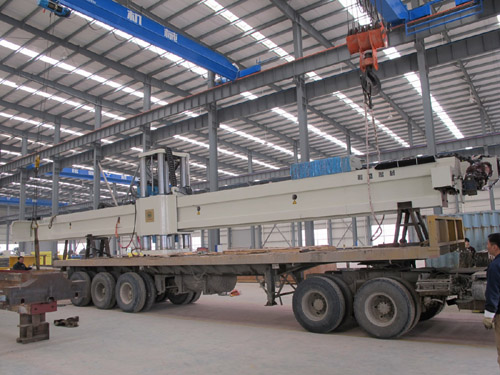

                                                   特殊加长横梁

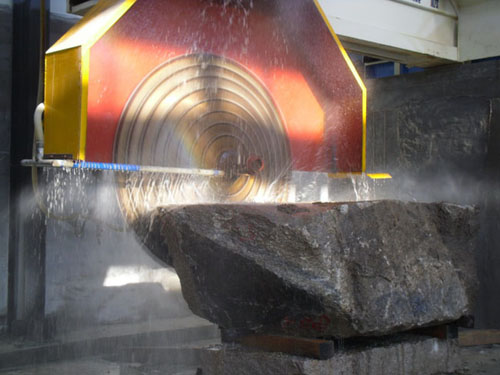

                            案例





















其它视频链接:视频1(九块荒料)   视频2(组合挂法)  视频3(32D)   视频4(塔式挂法)

                           视频5(塔式挂法2)   视频6(工作台)   视频7(广东)  视频8(广西)




                          ②优酷视频播放(点击链接



                          ③手机抖音APP扫一扫



                   优酷视频播放(点击链接


                手机抖音扫一扫
